純正のリヤスピーカーをALPINEの12ｃｍに交換しました。
ツィーター部の取り付けは、次回にしました。
ドアを外します。
① ドアインナーハンドル部のカバーをこじって外します。
② ウインドウｓｗを外します。
リヤ側がプラスティックの爪になっていて、フロント側に金具があります。
③ ドアインナーハンドルのボルトを外します。8ｍｍ
④ ドアオープナーのカバーを中へ外します。
⑤ ドアパネル側の爪はこのような『Ｌ字』になっているので、
一度上へ持ち上げてから手前に外します。
（写真の白い部分が爪です）

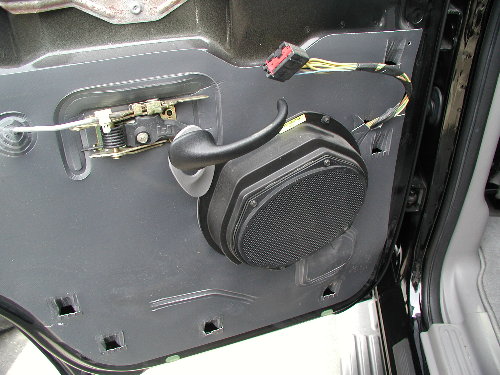

⑥ ドアパネルを外したところです。

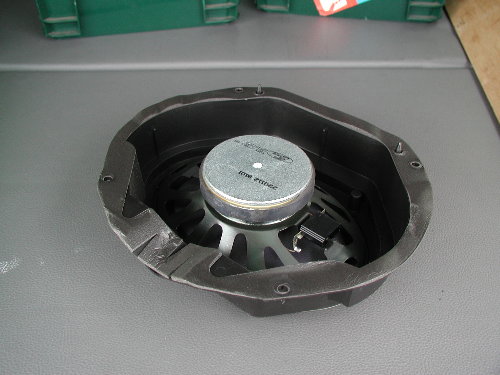

⑦スピーカーＢＯＸを外します。
外側は5.5ｍｍ。→ＢＯＸがドアにとまっている部分
内側は6ｍｍ。→ＢＯＸにスピーカーがとまっています。
⑧ バッフルボードを作成します。今回は9ｍｍのボードを使いました。
⑨内側から先にカットします。その方がやりやすい。
ドリルで穴を開けてから、ジグゾーでカットします。
⑩バッフルをスピーカーＢＯＸに取り付けます。
使用したのは5ｍｍｘ15ｍｍのタッピングビスです。
⑪スピーカーにラインを繋ぎます。
バッフルに先に取り付けると、ハンダ作業がやり難いため・・。
スピーカーケーブルは元に戻せるようにギボシを使いました。
⑫ バッフルにスピーカーを固定します。
使用したのは5ｍｍｘ10ｍｍのタッピングビスです。
⑬ 純正の配線に繋いでから、元通りにドアに固定します。
⑭インナーパネルを元に戻して完成です。
